NTC溫度傳感器：商用空調風管機驅動板散熱器的 “溫度守護者”
在商用空調風管機的運行體系中，驅動板是調控壓縮機、風機等核心部件的 “控制中樞”，而驅動板上的 IGBT、整流橋等功率器件，在高負荷運轉時會持續釋放大量熱量。這些熱量若無法及時散出，會導致驅動板散熱器溫度驟升，輕則引發器件性能衰減、機組能耗飆升，重則造成驅動板燒毀、整機停機，甚至誘發安全隱患。此時，NTC 傳感器（負溫度系數熱敏電阻）憑借其獨特的溫度感知特性，成為驅動板散熱器的 “溫度守護者”。

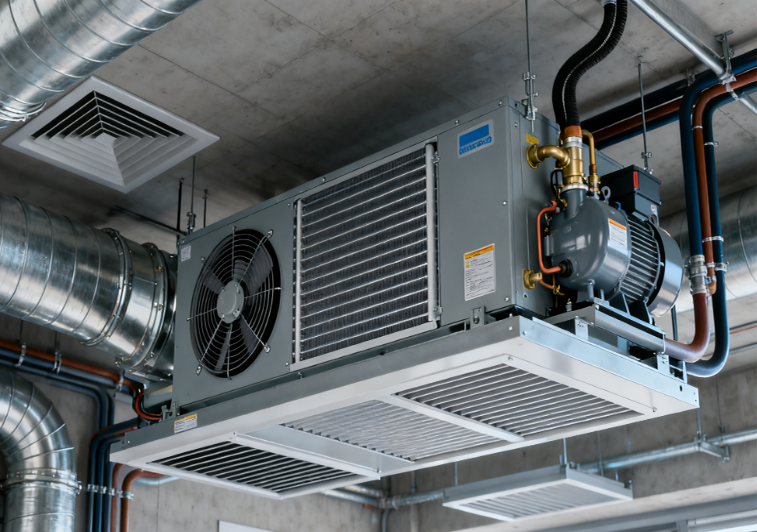

商用空調風管機是一種通過風管系統向室內輸送冷熱風的中央空調設備，廣泛應用于商場、辦公樓、酒店等商業空間以滿足大面積環境調節與多人空調需求，也適用于學校、圖書館等教育機構保障舒適學習教學條件，還能在醫院、診所等醫療場所維持無菌環境以減少病菌傳播。中國是全球最大的中央空調市場，中國風管道式商用中央空調 2023 年市場規模達 435 億元，受 “雙碳” 目標與后疫情時代商業復蘇推動，預計 2025 年突破 580 億元，年復合增長率 9.2%-11.5%，長三角、珠三角占 45% 市場份額，中西部省份增速有望達東部 1.3 倍。
NTC溫度傳感器之所以能成為驅動板散熱器的理想監測元件，核心源于其 “負溫度系數” 特性；阻值隨溫度升高呈非線性減小，這一物理特性使其能完美適配商用空調風管機的復雜工況。NTC溫度傳感器是貫穿驅動板散熱器 “常態運行 - 預警 - 緊急保護” 全流程，通過與系統深度聯動，實現多層級溫度守護。
風管機在不同工況下，驅動板的發熱量差異顯著：夏季制冷滿負荷時，IGBT 等器件的發熱量可達數百瓦，散熱器溫度可能升至 50~60℃；冬季制熱低負荷或過渡季通風時，發熱量僅為滿負荷的 30%~50%，散熱器溫度維持在 30~40℃。此時，NTC 傳感器實時采集散熱器溫度數據，將阻值變化通過分壓電路（配合固定電阻）轉化為電壓信號，傳輸至驅動板 MCU。MCU 通過預設的 “阻值 - 溫度對照表” 換算出實際溫度后，與系統設定的 “常態溫度區間”（如 30℃~60℃）對比：若溫度低于區間下限，判定散熱充足，可根據用戶需求提升機組負荷（如加大壓縮機轉速、增強風機風量）；若溫度接近區間上限，判定負荷與散熱趨于平衡，自動維持當前運行參數，避免負荷進一步增加導致溫度失控。
商用空調風管機長期運行后，可能因散熱器積灰、散熱風扇轉速下降、冷媒泄漏等問題，導致散熱效率降低，散熱器溫度緩慢攀升。若等到溫度超限再處理，可能已對驅動板器件造成不可逆損傷。此時，NTC溫度傳感器的 “預警功能” 成為關鍵防線。當 NTC 監測到散熱器溫度達到 “預警閾值”（如 60℃~85℃，具體數值根據器件耐受溫度設定，通常比極限保護閾值低 10~15℃）時，阻值會降至預設范圍，對應的電壓信號觸發系統預警機制。
若預警后故障未及時處理（如運維延遲、散熱風扇完全損壞），驅動板散熱器溫度會持續升高，當達到 “極限保護閾值”（如 85℃，通常比 IGBT 等核心器件的最高耐受溫度低 20~30℃，預留安全余量）時，NTC溫度傳感器會觸發系統的 “緊急保護動作”此時，NTC 的阻值急劇減小，對應的電壓信號超過 MCU 設定的保護閾值，MCU 立即切斷驅動板功率器件的供電（如停止 IGBT 驅動信號），強制停止壓縮機、風機運行，避免高溫燒毀 IGBT、電容等核心器件。
商用空調風管機驅動板散熱器的溫度控制，直接關系到機組的可靠性與使用壽命。南京時恒生產的NTC溫度傳感器CWF4-103F390系列，靈敏度高、反應速度快，具有良好的絕緣密封性和抗機械碰撞、抗折彎性、可靠性高、便于安裝使用。它既能在常態下為負荷調節提供精準溫度數據，又能在溫度偏高時提前預警，還能在極限狀態下強制保護，避免器件燒毀；同時，通過科學的參數選型與故障容錯機制，確保了長期運行的穩定性。
